SMT výroba
SMT výroba zahrnuje tisk pájecí pasty, strojní osazení součástek a přetavení v parách Galdenu. Průběh osazování a vybrané parametry součástek se zaznamenávají ke každé desce.
Strojní vybavení
Výrobu zajišťují tři SMT linky. Klíčová zařízení jsou vzájemně zastupitelná, aby porucha jednoho stroje nezastavila celý proces.

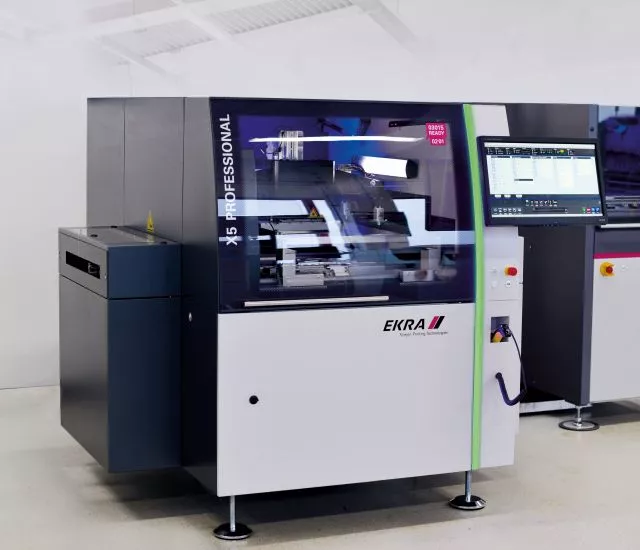

- Automatický sítotisk pájecí pasty EKRA X4, X5 a X5 Professional s integrovanou inspekcí pasty

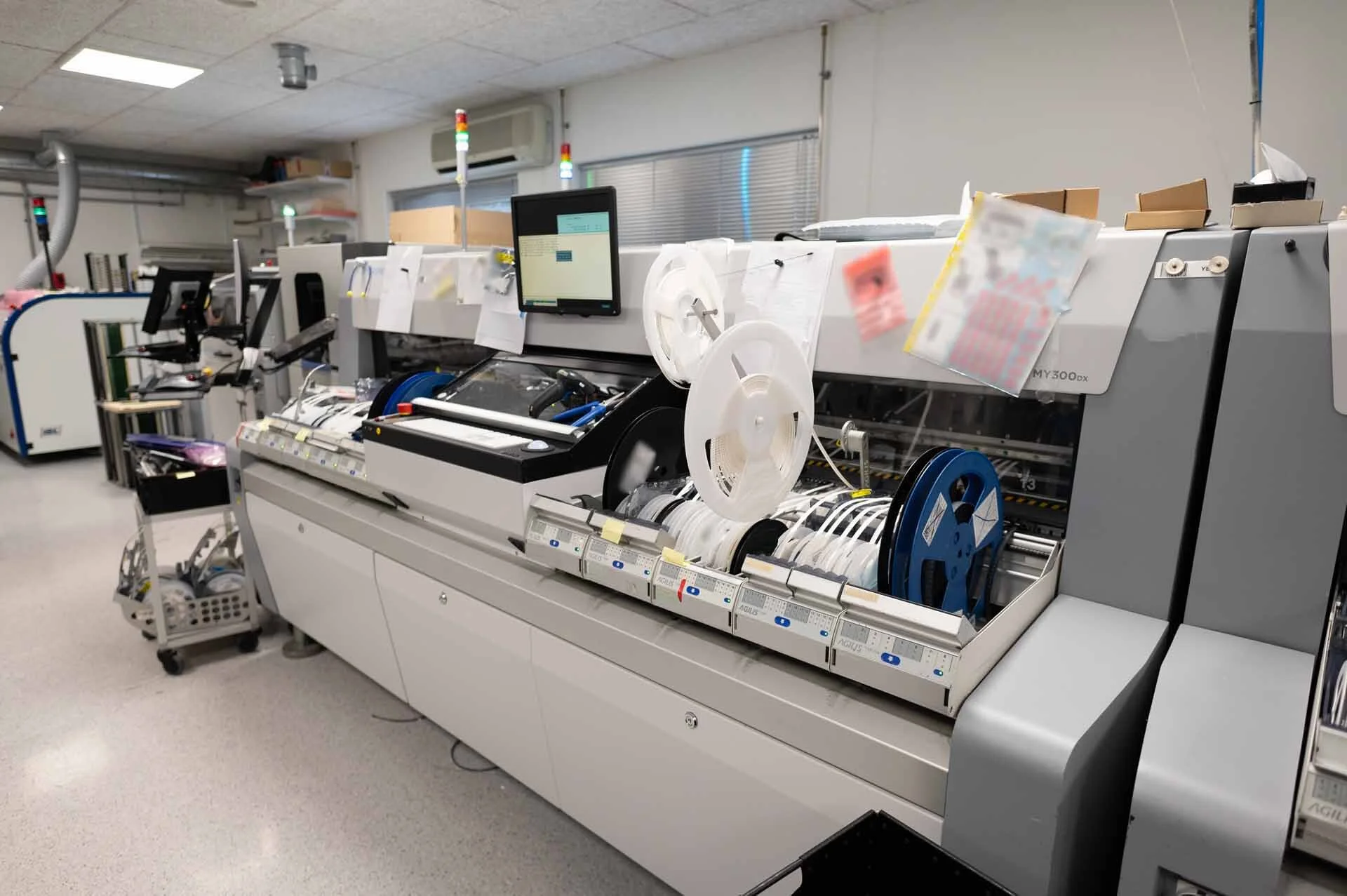

- Osazovací automaty Mycronic MY300DX-14, MY200DX-10, MY100SX-10
- Osazení součástek od velikosti 01005
- Pájecí pasty Almit SAC305
Kontrola během osazování
Osazovací automaty při zakládání a osazování ověřují vybrané parametry součástek. Ke každé desce ukládají záznam o průběhu osazení.
- Měření odporu, kapacity, indukčnosti a napětí v propustném směru
- Základní test FET a IGBT součástek
- Kontrola polarity u každé součástky
- Záznam o osazení a výsledcích měření
Průběh každé linky sleduje kvalifikovaný technik. Vizuální kontrola probíhá před přetavením i po něm.
Pájecí materiály a stabilita procesu
Používáme pájecí pastu Almit SAC305. Před tiskem ji temperujeme a strojně promícháme, aby měla opakovatelné vlastnosti během celé zakázky.
Stejný pájecí systém používáme v SMT i THT procesech. Zjednodušuje to kvalifikaci materiálu a omezuje rozdíly mezi jednotlivými operacemi.
Pájení v parách Galdenu – Tpeak 237 °C
Při pájení v parách je maximální teplota omezena bodem varu použité kapaliny Galden na 237 °C. Deska ani součástky proto tuto teplotu během přetavení nepřekročí.
Pára předává teplo rovnoměrně po celé ploše desky. Technologie je vhodná zejména pro DPS s rozdílnou tepelnou kapacitou, velkými měděnými plochami nebo teplotně citlivými součástkami.
Zastupitelnost zařízení a údržba
Pro klíčové operace máme více zařízení. Při poruše jednoho stroje lze výrobu po nezbytném přenastavení převést na jinou linku.
Plánovanou údržbu provádíme mimo běžné výrobní směny, aby co nejméně zasahovala do rozpracovaných zakázek.
