Automatická optická kontrola
3D automatickou optickou kontrolou prochází každá osazená deska. AOI není namátková kontrola, ale standardní operace výrobního procesu.
Inspekční systémy
Hlavním systémem je SAKI 3Di-ls2 s 3D snímáním a rozlišením 18 µm. Pro doplňkovou kontrolu používáme CyberOptics QX150 a stereomikroskop Mantis Elite.
- SAKI 3Di-ls2 3D AOI, rozlišení 18 µm, kontrola každé osazené desky

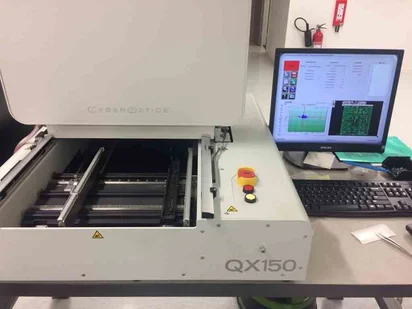

- CyberOptics QX150 Doplňkový inspekční systém

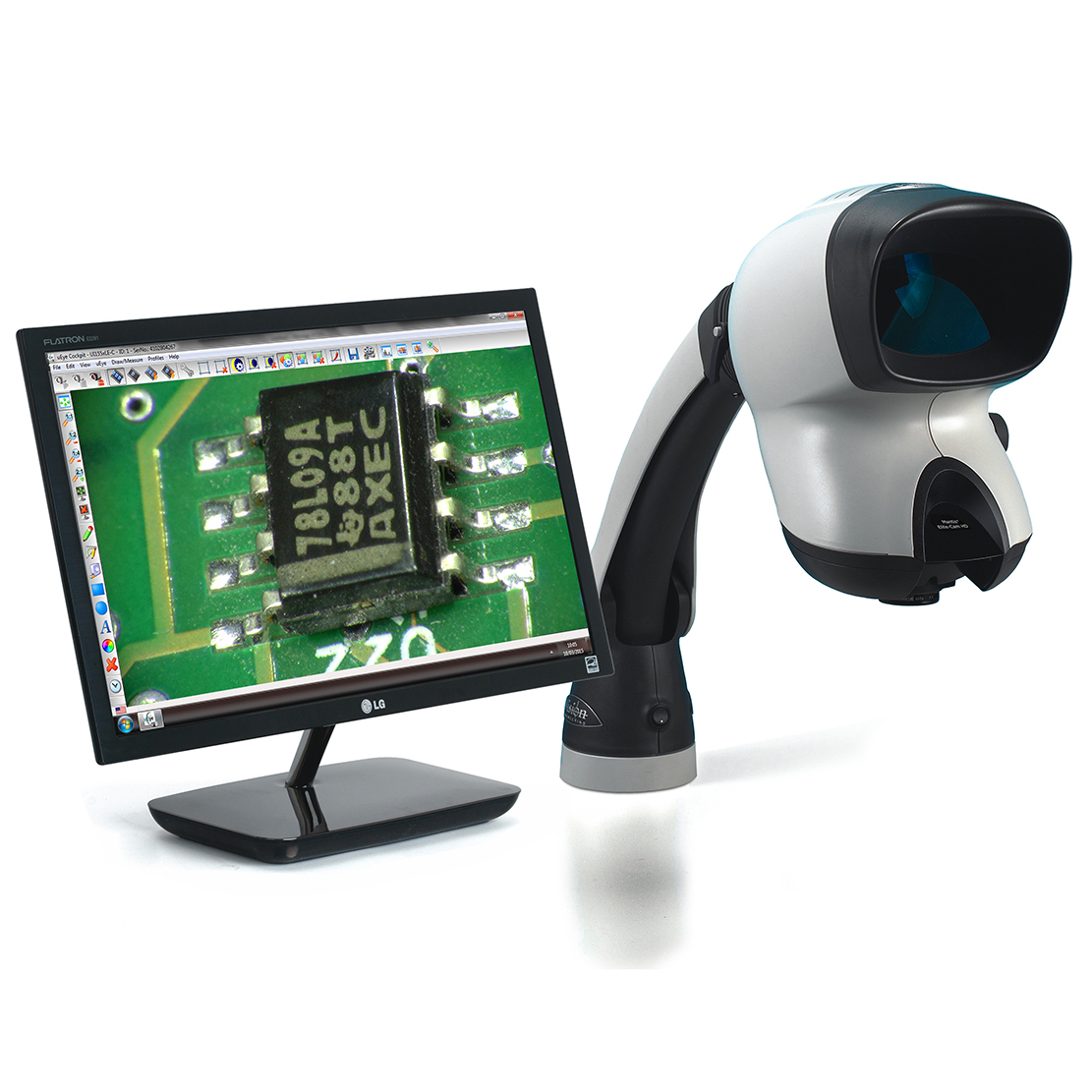

- Stereo mikroskop Mantis Elite Detailní vizuální kontrola a posouzení nálezů
Kontrolované parametry
Systém kontroluje celou osazenou plochu desky. 3D snímání umožňuje vyhodnotit výšku a tvar prvků, které nelze spolehlivě posoudit pouze z plošného obrazu.
- Přítomnost a správnost všech součástek
- Polarita a orientace součástek
- Posuny součástek vůči pájecím ploškám
- Objem, tvar a celistvost pájených spojů
- Přemostění, zkraty a nedostatečné zapájení
Kontrolní kritéria a archivace
Vedle požadavků IPC používáme vlastní interní kritéria. Jejich cílem je zachytit odchylky, které sice mohou být v mezích IPC, ale představují riziko pro konkrétní aplikaci.
Výsledky inspekce archivujeme nejméně pět let. Ke konkrétní desce lze zpětně dohledat zaznamenaná inspekční data.
AOI kontrola každé osazené desky Kontrola se neprovádí výběrově. Každá osazená deska má vlastní záznam z inspekce, který je uložen pro pozdější dohledání.
